PIC 16C84 jednoduchý programátor
Jistě se každý z Vás setkal při výrobě karet s problémem naprogramování obvodů pro tzv. „Chytré karty“. Pokud zrovna nejste zručný radioamatér a používáte obvod typu 16C84, tak Vám přijde tento článek výborně vhod. S pomocí několika součástek a krytky konektoru můžete vytvořit solidního pomocníka při vaší práci s tímto obvodem.
Win9x/NT Programátor
První systém je založen na sériové komunikaci prostřednictvím vodiče DTR vašeho sériového portu u PC. Jedná se o velice jednoduchý obvod a stavbu si mohou dovolit i naprostí začátečníci s elektronikou. Programátor je možno použít i pro obvod 24LC16. Software pro tento programátor je zde.

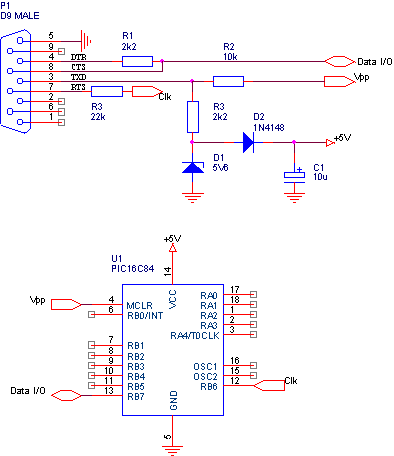

Schéma připojení k sériovému portu>

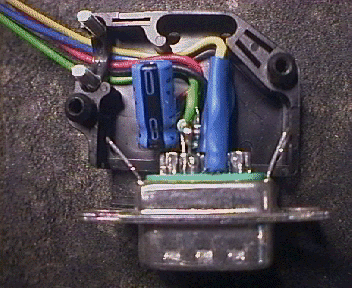

Ukázka hotového výrobku
DOS Programátor
Další programátor je určen pro operační systém M$-DOS a jeho výroba je o malinko složitější. Doporučuji ji pro amatérka, který již má za sebou alespoň základy konstrukce. Spolupráce s PC je prostřednictvím LPT paralelního portu, ale samozřejmě je využita pouze sériově jak vyžaduje vlastní obvod.. Software pro tento programátor je zde.

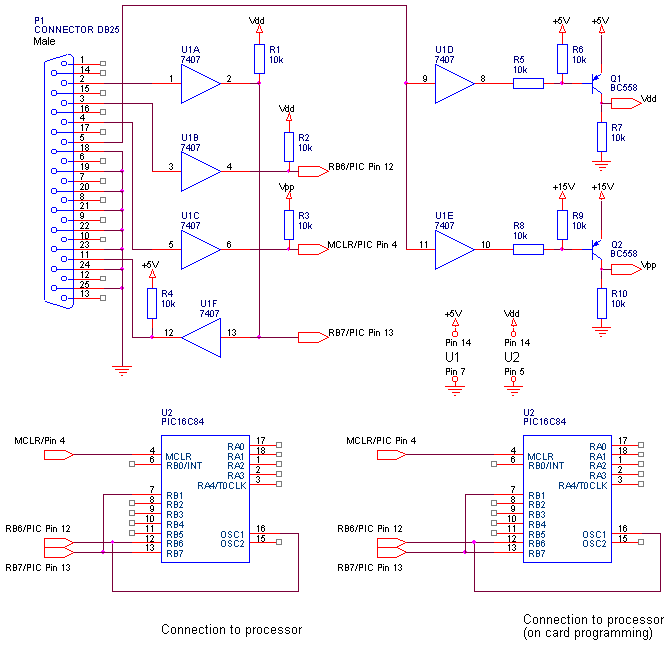

Schéma připojení k LPT portu>

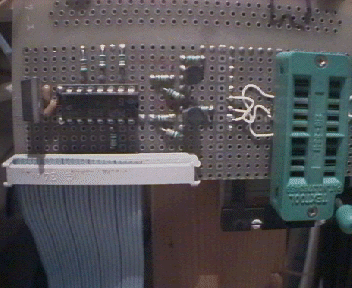

Ukázka hotového výrobku
