Ochrana zdroje proti přepětí

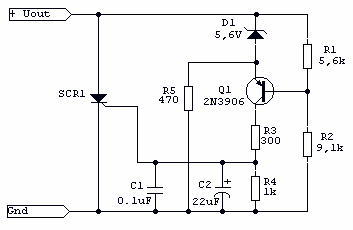

Každý, kdo se alespoň trochu zabývá bastlením se setkal s problémem ochránit nákladné zařízení před poruchou stabilizovaného zdroje. Celkem zajímavou ochranu jsem našel na jednom serveru v Rusku.
Jistě si snadno domyslíte jak taková ochrana funguje. Pokud napětí na vstupu obvodu přesáhne nastavenou mez (zapojení je nastaveno pro zdroj 13,8V), dojde k otevření tyristoru a zkratu na výstupu zdroje, tím dojde k zapnutí ochranných obvodů zdroje, nebo přepálení tavné pojistky před regulací ve zdroji. V konečném důsledku se nám však na naše zařízení nedostane přepětí a nečeká nás velká investice. V tomto provedení zvládne tyristor zkratovat proudy přibližně okolo 40A, pokud by Vám to nevyhovělo, je možné jej nahradit výkonnějším.
