Mikrovlnné monolitické zesilovače (MMIC) firmy Mini-Ciruits
V poslední době se rozšiřuje nabídka z použitých mikrovlnných zařízení obsahujících zajímavé součástky. Pokud narazíte na následující zesilovače, budete mít představu o možném využití.
Mikrovlnné monolitické zesilovače (MMIC)
firmy Mini-Ciruits
| Typ | Kmitočet (GHz) |
Zisk v závislosti na kmitočtu (GHz) dB |
Dynamický rozsah |
Max. výkon (dBm) |
Stejnosměrný příkon |
Stejnosměrný příkon max. |
POUZDRO | |||||||||||
| 0,1 | 0,5 | 1 | 2 | 3 | 6 | 8 | NF (dB) |
IP3 (dBm) |
výstup 1 dB k. |
vstup max. |
Ud (V) |
Id (mA) |
Pd (mW) |
Id (mA) |
Typ | Označení | ||

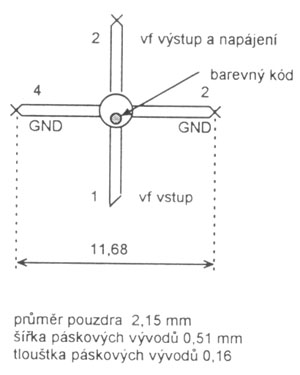

| MAR-1 | DC – 1 | 18,5 | 17,5 | 15,5 | 5,5 | 14 | 1,5 | 13 | 5,00 | 17 | 200 | 40 | 1 | Hnědá | ||||
| MAR-2 | DC – 2 | 12,5 | 12,3 | 12,0 | 11,0 | 6,5 | 17 | 4,5 | 13 | 5,00 | 25 | 325 | 60 | 1 | Červená | |||
| MAR-3 | DC – 2 | 12,5 | 12,2 | 12,0 | 10,5 | 6 | 23 | 10 | 13 | 5,00 | 35 | 400 | 70 | 1 | Oranžová | |||
| MAR-4 | DC – 1 | 8,3 | 8,2 | 8,0 | 6,5 | 25,5 | 12,5 | 13 | 5,25 | 50 | 500 | 85 | 1 | Žlutá | ||||
| MAR-6 | DC – 2 | 20,0 | 18,5 | 16,0 | 11,0 | 3 | 14,5 | 2 | 13 | 3,50 | 16 | 200 | 50 | 1 | Bílá | |||
| MAR-7 | DC – 2 | 13,5 | 13,1 | 12,5 | 11,0 | 5 | 19 | 5,5 | 13 | 4,00 | 22 | 275 | 60 | 1 | Fialová | |||
| MAR-8 | DC – 1 | 32,5 | 28,0 | 22,5 | 3,3 | 27 | 12,5 | 13 | 7,80 | 36 | 500 | 65 | 1 | Modrá | ||||

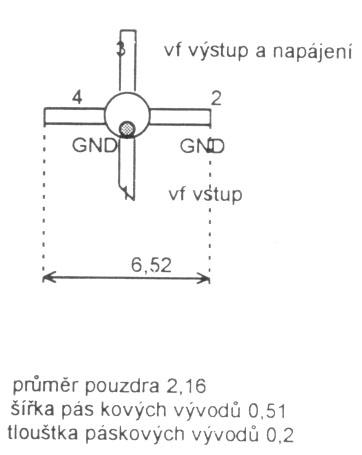

| ERA-1 | DC – 8 | 11,8 | 11,7 | 11,6 | 11,2 | 10,5 | 9,6 | 7 | 26 | 13 | 15 | 3,80 | 50 | 330 | 75 | 2 | E1 | |
| ERA-2 | DC – 6 | 16,0 | 15,6 | 14,9 | 13,9 | 11,8 | 6 | 27 | 14 | 15 | 3,80 | 50 | 330 | 75 | 2 | E2 | ||
| ERA-3 | DC – 3 | 22,0 | 21,4 | 20,2 | 18,2 | 4,5 | 23 | 11 | 13 | 3,80 | 35 | 330 | 75 | 2 | E3 | |||
| ERA-4 | DC – 4 | 13,8 | 14,0 | 13,9 | 13,9 | 5,2 | 36 | 19,1 | 13 | 5,00 | 80 | 650 | 120 | 2 | E4 | |||
| ERA-5 | DC – 5 | 20,4 | 20,0 | 19,0 | 17,7 | 4 | 36 | 19,6 | 13 | 5,00 | 80 | 650 | 120 | 2 | E5 | |||
| MAV-11 | 0,05 – 2,5 | 12,7 | 12,0 | 10,5 | 3,6 | 30 | 17,5 | 13 | 5,50 | 60 | 550 | 80 | A | |||||
| VNA-25 | 0,5 – 2,5 | 14,8 | 18,0 | 17,8 | 5,5 | 27 | 18,2 | 10 | 5,00 | 85 | 1000 | 105 | mDIL | VNA-25 | ||||
Typ 1 |
Typ 2 |
|

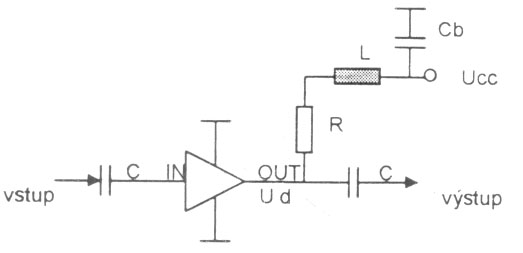

Příklad zapojení MMIC |
|
|

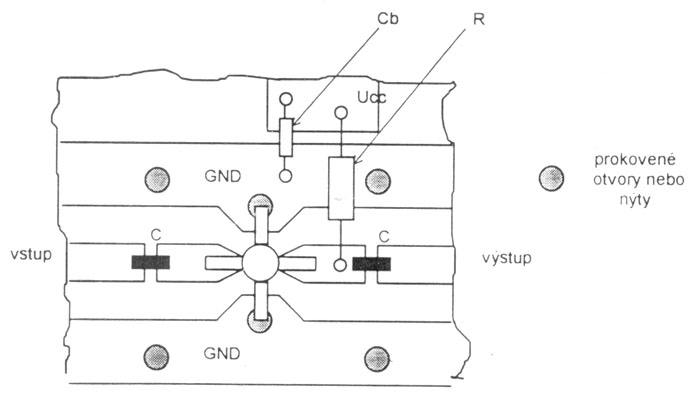

Osazovací plán |
|
| Zapojení vývodů VNA-25 1 – napájeni + 2,4,5,7,8 – napájení, zem 3 – vstup 6 – výstup |
|
Údaje čerpány ze sborníku Mikrovlné setkání 1997
